Тёплая дистанционная рамка в стеклопакете: что это и зачем нужна

При выборе пластикового окна основное внимание обычно уделяют профилю и стеклопакету: количеству камер, толщине стекла, энергосберегающему покрытию. При этом внутри стеклопакета есть небольшой элемент, который тоже влияет на его теплотехнические свойства, — дистанционная рамка.

Она проходит по периметру стеклопакета и разделяет стёкла на заданное расстояние. Традиционно для этого использовали алюминий, но у него высокая теплопроводность. Поэтому в современных энергоэффективных стеклопакетах применяют тёплую дистанционную рамку, которая хуже проводит тепло и уменьшает охлаждение краевой зоны стекла.

Разберёмся, что означает технология «тёплый край стеклопакета», насколько заметен её эффект и когда есть смысл выбирать стеклопакет с тёплой рамкой.

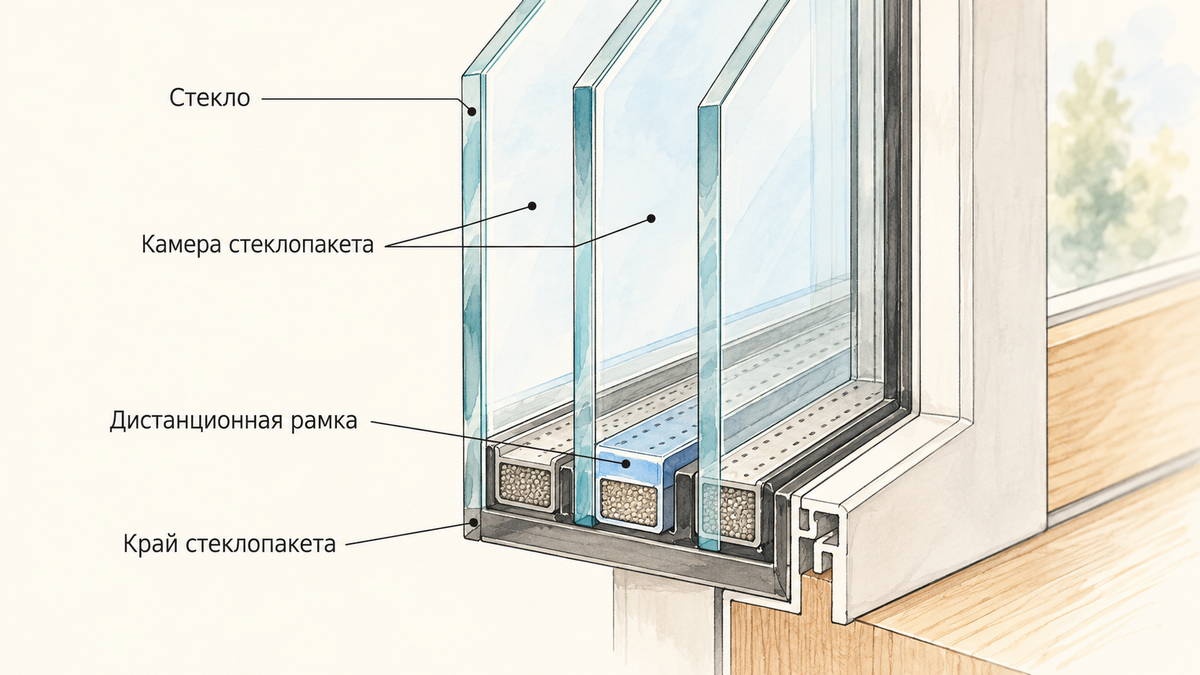

Что такое дистанционная рамка стеклопакета

Обычный стеклопакет состоит из двух или нескольких стёкол, между которыми находятся герметичные воздушные или газонаполненные камеры.

Чтобы выдержать одинаковое расстояние между стёклами по всему периметру, используется дистанционная рамка стеклопакета.

Она выполняет сразу несколько задач:

• задаёт расстояние между стёклами;
• участвует в формировании герметичного края стеклопакета;
• помогает сохранять заданную геометрию конструкции;
• в зависимости от системы взаимодействует с влагопоглотителем, который связывает остаточную влагу внутри камеры.

Рамку легко увидеть, если посмотреть на стеклопакет сбоку: это полоска, проходящая внутри окна вдоль края стекла.

Она кажется небольшой деталью, но расположена как раз в той зоне, где внутреннее и наружное стекло конструктивно связаны через кромочное соединение.

Почему обычная алюминиевая рамка считается «холодной»

Алюминий удобен в производстве, достаточно жёсткий и долго использовался как стандартный материал для дистанционных рамок.

Его слабое место — высокая теплопроводность.

Зимой наружная часть окна сильно охлаждается. Через металлическую дистанционную рамку тепло передаётся значительно легче, поэтому внутренняя поверхность стекла около края оказывается холоднее, чем его центральная часть.

Получается локальный мостик холода по периметру стеклопакета.

Особенно хорошо это можно заметить в морозную погоду: если на окне появляется конденсат, он нередко начинается именно в нижней части и по краям стекла.

Что такое тёплая дистанционная рамка

Тёплая дистанционная рамка — это рамка с пониженной теплопроводностью по сравнению с традиционной алюминиевой.

Для её изготовления применяют полимерные композиты, комбинации пластика и тонкого слоя нержавеющей стали, а также другие термически оптимизированные конструкции. Поэтому «тёплая рамка» — это не название одного конкретного материала или технологии.

Её задача — уменьшить теплопередачу в краевой зоне стеклопакета.

Отсюда появилось и второе распространённое название технологии — тёплый край стеклопакета.

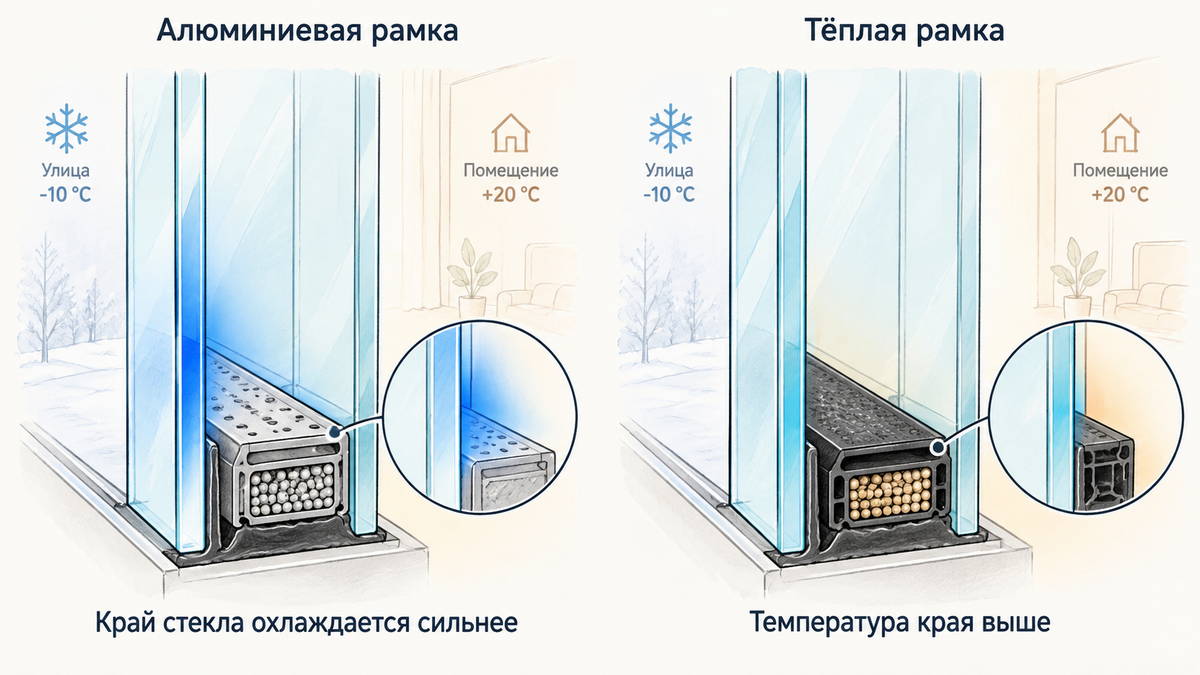

Как работает «тёплый край»

Представим обычный двухкамерный стеклопакет зимой.

В комнате +22 °C, на улице отрицательная температура. Центральная часть внутреннего стекла сохраняет относительно высокую температуру благодаря воздушным или газовым камерам и характеристикам самих стёкол.

По краям ситуация сложнее.

Если стёкла соединены через хорошо проводящий тепло алюминиевый элемент, край внутреннего стекла охлаждается сильнее.

Тёплая рамка проводит меньше тепла. Поэтому температура внутренней поверхности рядом с краем стеклопакета остаётся выше.

Это и есть основной принцип технологии.

Само стекло при этом не становится другим. Меняется прежде всего теплотехника его краевой зоны. Производители систем тёплого края указывают, что уменьшение теплопередачи через кромочное соединение позволяет повысить температуру внутренней поверхности стекла и снизить вероятность конденсации влаги.

Что даёт стеклопакет с тёплой рамкой

У технологии несколько практических преимуществ.

Край стекла меньше охлаждается

Наиболее заметное изменение происходит непосредственно рядом с дистанционной рамкой.

Это особенно актуально зимой, когда разница между температурой внутри помещения и на улице максимальна.

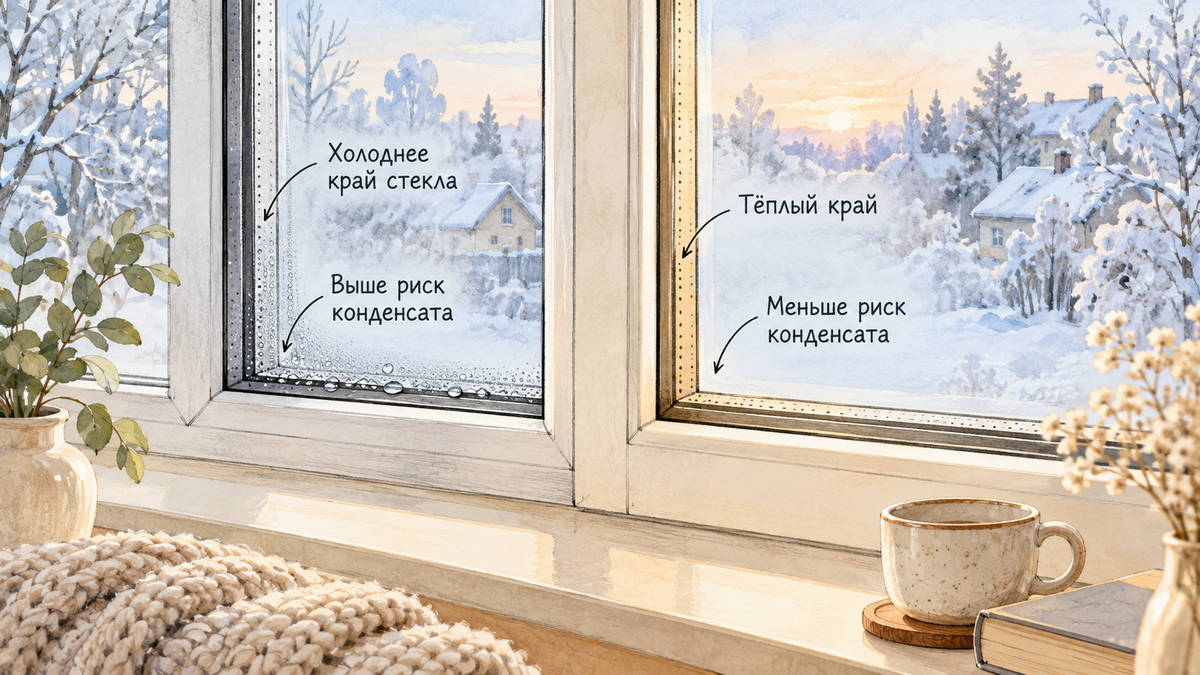

Снижается риск появления конденсата

Конденсат образуется, когда поверхность охлаждается ниже температуры точки росы.

Чем теплее внутренняя поверхность стекла, тем меньше вероятность достижения этой температуры.

Поэтому стеклопакет с тёплой рамкой лучше сопротивляется образованию конденсата по краям стекла по сравнению с аналогичной конструкцией с обычной алюминиевой рамкой.

При этом тёплая рамка не может полностью гарантировать отсутствие влаги на окне.

Если в комнате очень высокая влажность, недостаточная вентиляция или слишком низкая температура, конденсат способен появиться даже на хорошем энергоэффективном окне.

Уменьшаются теплопотери через краевую зону

Теплопередача через кромку стеклопакета становится ниже.

Это улучшает теплотехнические характеристики окна в целом, хотя величина эффекта зависит от размеров окна, типа стеклопакета, рамы и конкретной дистанционной рамки.

Поэтому некорректно утверждать, что одна только рамка способна сделать любое окно значительно теплее.

Температура поверхности становится более равномерной

У обычного стеклопакета разница между температурой центральной части стекла и его края может быть более выраженной.

Тёплый край уменьшает этот перепад.

Для человека это означает более комфортную зону около окна, особенно в холодное время года.

Насколько теплее становится окно

Здесь важно отделить реальный эффект от рекламных обещаний.

Тёплая дистанционная рамка действительно уменьшает теплопередачу через край стеклопакета. Но она является только одной частью окна.

На итоговое сопротивление теплопередаче одновременно влияют:

• профиль;
• количество и толщина стёкол;
• расстояние между ними;
• низкоэмиссионные покрытия;
• заполнение камер;
• размеры стеклопакета;
• дистанционная рамка;
• конструкция рамы;
• качество монтажа.

Поэтому нельзя сказать, что установка тёплой рамки автоматически делает окно, например, на определённое количество процентов теплее.

Даже среди самих тёплых дистанционных рамок характеристики отличаются. В отрасли нет одного универсального значения теплопроводности, которое делило бы все рамки строго на «тёплые» и «холодные», поэтому правильнее смотреть на параметры конкретной системы.

Будет ли меньше конденсата

Это одно из главных практических преимуществ тёплого края.

В холодную погоду самое уязвимое место стеклопакета — его периметр. Если температура внутренней поверхности там достигает точки росы, из воздуха начинает выпадать влага.

За счёт более высокой температуры края тёплая рамка в стеклопакете снижает такой риск.

Но появление конденсата зависит ещё и от микроклимата в помещении.

Например, проблема может сохраняться при:

• высокой влажности;
• слабой вентиляции;
• закрытых вентиляционных каналах;
• очень широком подоконнике над радиатором;
• плотных шторах, перекрывающих движение тёплого воздуха;
• недостаточном отоплении;
• сильных морозах.

Поэтому если окно регулярно запотевает, замена одного элемента стеклопакета не всегда решит проблему.

Чем тёплая рамка отличается от алюминиевой

Основную разницу можно свести к теплопроводности материала и поведению края стеклопакета.

Важно сравнивать не только материал рамки, но и стеклопакеты в одинаковой конфигурации.

Если один стеклопакет однокамерный с обычным стеклом, а второй двухкамерный с энергосберегающим покрытием, разница между ними будет обусловлена далеко не только дистанционной рамкой.

Как выглядит тёплая рамка

Она находится внутри стеклопакета, поэтому после установки окна большая часть конструкции скрыта.

Видимой остаётся внутренняя полоска по периметру стекла.

Тёплые рамки выпускаются в разных цветах. Помимо традиционных серых вариантов встречаются чёрные, белые и другие оттенки. Некоторые производители предлагают широкую цветовую гамму, чтобы рамка меньше выделялась на фоне профиля или архитектуры окна.

Для окон с тёмной ламинацией или панорамного остекления это может иметь значение и с точки зрения дизайна.

Тёплая рамка особенно полезна в двухкамерном стеклопакете?

Количество камер само по себе не отменяет теплопотери по краю.

Тёплый край применяется и в двух-, и в трёхстекольных конструкциях. Чем выше требования к энергоэффективности окна в целом, тем логичнее уделять внимание всем его элементам, включая дистанционную рамку.

Поэтому сочетание двухкамерного энергосберегающего стеклопакета с тёплой рамкой выглядит вполне закономерно: хорошие характеристики центральной части стеклопакета дополняются более эффективной краевой зоной.

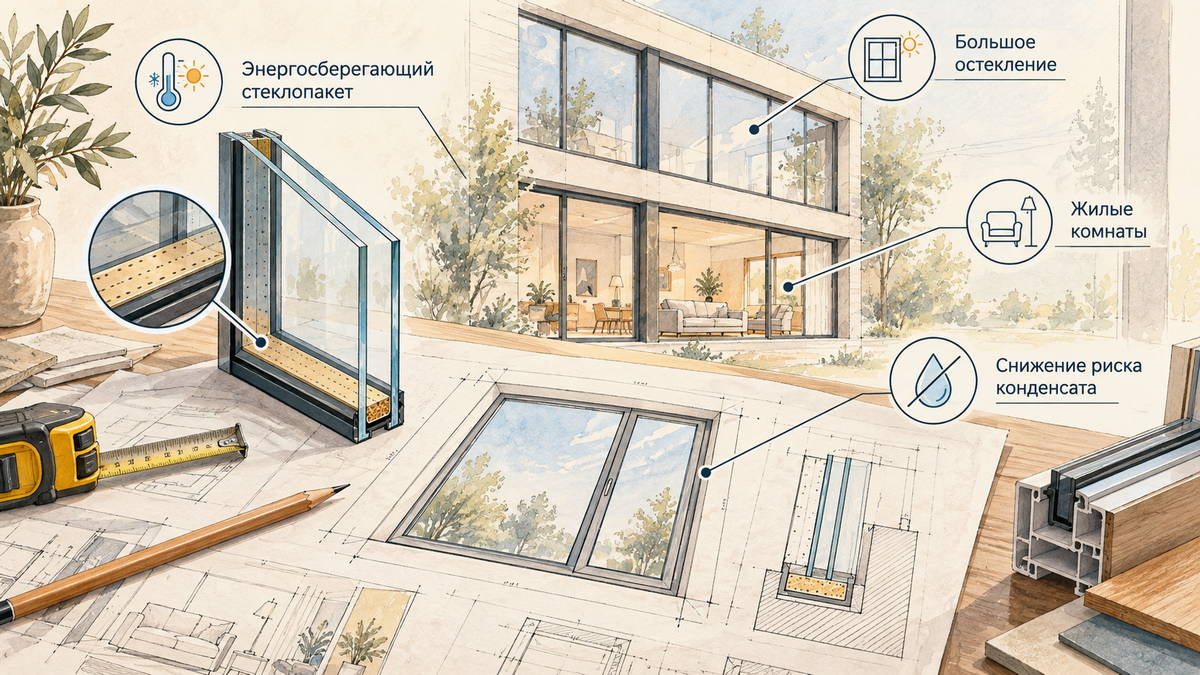

Когда тёплая дистанционная рамка особенно оправдана

Для энергоэффективного окна

Если уже выбран многокамерный профиль и энергосберегающий стеклопакет, обычная алюминиевая рамка становится менее логичным элементом конструкции.

Тёплый край позволяет улучшить стеклопакет именно там, где остаётся локальный мостик холода.

Для большого остекления

Чем больше стеклопакет, тем важнее правильно подобрать всю конструкцию.

У больших окон площадь стекла значительна, а требования к комфорту около остекления обычно выше.

Для спальни и детской

В этих помещениях человек долго находится рядом с окном, поэтому температура его внутренней поверхности и отсутствие постоянного конденсата особенно важны.

Для помещений с повышенной влажностью

Кухня, ванная, помещение с большим количеством растений могут иметь более высокую влажность воздуха.

Тёплая рамка не заменяет вентиляцию, но более высокая температура края стекла снижает вероятность выпадения конденсата.

Для частного дома

В индивидуальном доме площадь остекления нередко больше, чем в типовой квартире. Здесь имеет смысл рассматривать не отдельные компоненты, а всю систему энергосбережения окна.

Нужна ли тёплая рамка для обычной квартиры

Она полезна не только для частных домов или дорогих панорамных окон.

Если пластиковое окно меняют надолго и есть возможность выбрать более энергоэффективную комплектацию, тёплая дистанционная рамка является разумным дополнением к хорошему стеклопакету.

Но оценивать её нужно вместе с остальными характеристиками.

Например, нет большого смысла выбирать дорогую тёплую рамку и при этом экономить на стеклопакете или качестве монтажа.

Может ли тёплая рамка исправить холодное окно

Нет.

Она уменьшает теплопередачу через край стеклопакета, но не способна компенсировать другие серьёзные проблемы.

Тёплая рамка не исправит:

• продувание через створки;
• неправильно отрегулированную фурнитуру;
• дефекты монтажного шва;
• промерзающие откосы;
• стеклопакет с недостаточными характеристиками;
• ошибки установки окна.

Если от окна сильно дует, сначала нужно определить источник проблемы.

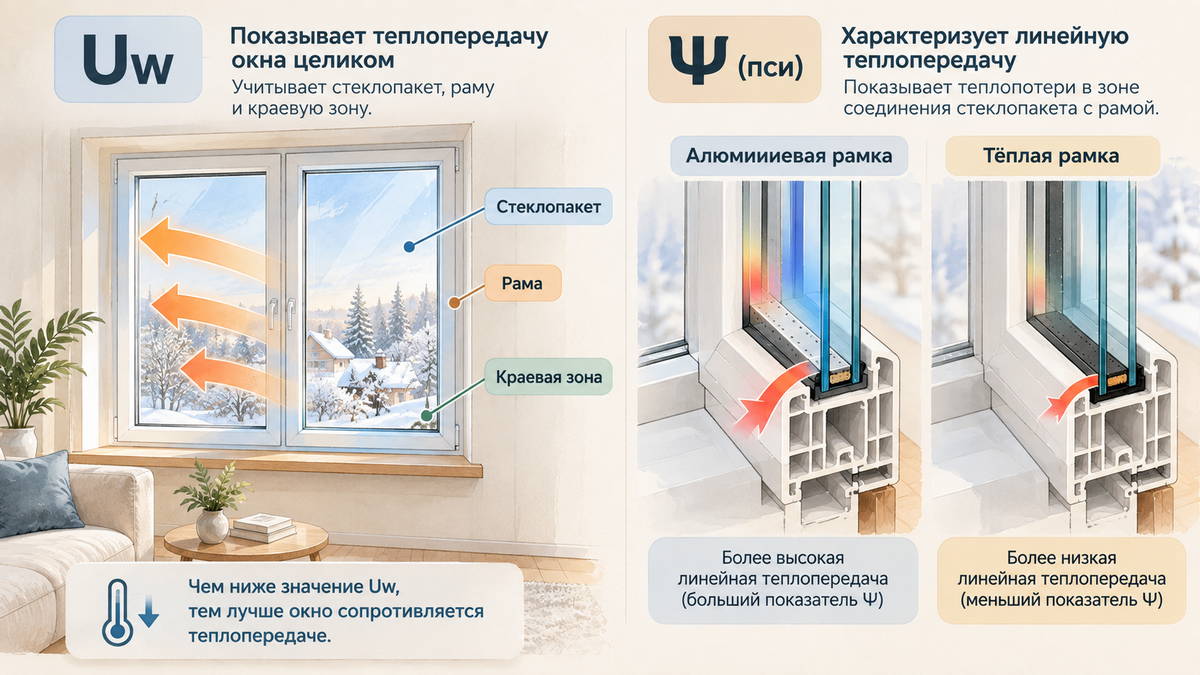

Что означают показатели Uw и Ψ

При подробном сравнении окон можно встретить два параметра.

Uw показывает теплопередачу окна целиком: стеклопакета, рамы и краевой зоны.

Чем ниже значение Uw, тем лучше окно сопротивляется теплопередаче.

Ψ (пси) характеризует линейную теплопередачу в зоне соединения стеклопакета с рамой. Дистанционная рамка непосредственно влияет на этот участок.

У тёплого края показатель линейной теплопередачи обычно ниже, чем у традиционной алюминиевой дистанционной рамки. Именно поэтому его использование может улучшать характеристики всей оконной конструкции.

Для обычного покупателя самостоятельно рассчитывать эти показатели не требуется. Они полезны прежде всего при сравнении технических характеристик конкретных окон.

Что спросить при заказе окна

Если хочется получить стеклопакет с тёплым краем, лучше уточнить несколько моментов ещё на этапе расчёта.

Какая дистанционная рамка используется?
Фразы «тёплая рамка» недостаточно, если требуется точно сравнить две комплектации.

Из какого материала она изготовлена?
Разные полимерные и гибридные системы отличаются по конструкции и характеристикам.

Какой стеклопакет предлагается вместе с ней?
Тёплая рамка раскрывает свой смысл как часть правильно подобранного стеклопакета.

Можно ли выбрать цвет?
Это особенно актуально для тёмных профилей и больших окон.

Как изменятся характеристики всего окна?
Сравнивать желательно готовые конструкции, а не рамки отдельно.

Тёплая рамка или обычная: что выбрать

Для самого простого окна в неотапливаемом помещении требования к дистанционной рамке могут быть невысокими.

Для жилой комнаты ситуация другая.

Если важны теплоизоляция, комфорт около окна и снижение риска конденсата, стеклопакет с тёплой рамкой предпочтительнее аналогичной конструкции с обычной алюминиевой дистанционной рамкой.

Особенно логично такое решение для современных энергосберегающих стеклопакетов, где уже используются низкоэмиссионные стёкла и другие способы уменьшения теплопотерь.

Вывод

Тёплый край стеклопакета — это не отдельный вид окна, а способ уменьшить теплопередачу в одной из наиболее уязвимых зон стеклопакета.

Тёплая дистанционная рамка хуже проводит тепло, чем традиционная алюминиевая, поэтому край внутреннего стекла зимой остаётся теплее. Это помогает снизить теплопотери через кромочное соединение и уменьшает вероятность появления конденсата.

При этом рамка работает только как часть всей оконной системы. Для действительно тёплого окна также важны профиль, стеклопакет, уплотнения, фурнитура и правильный монтаж.

При заказе окон специалисты «Висла» помогут подобрать стеклопакет и дистанционную рамку с учётом помещения, размеров остекления и требований к теплоизоляции.
